なぜ1990年代のような設計をしているのか？
今週あなたがCADで設計した部品を見てください。直線、直角、均一な厚みで構成されていませんか？
なぜなら、それがマウスとキーボードを使う人間の脳にとって「合理的」だからです。そして、切削加工や射出成形がそれを求めていたからです。
しかし、3Dプリンターは直線を気にしません。
むしろ嫌います。
自然界はブロックで構築しません。蜘蛛の巣、格子、有機的な曲線で構築します。
ジェネレーティブデザインは、私たちが「3Dプリンターを使う」のではなく、「3Dプリンターのために」設計することを可能にするソフトウェア革命です。
created by Rinker
¥2,728 (2026/02/28 08:23:02時点 楽天市場調べ-詳細)
トポロジー最適化とは何か：SIMP法の基礎
トポロジー最適化は、与えられた設計空間内で荷重と拘束条件のもと、材料配置を数学的に最適化する手法だ。20年以上の歴史を持つ確立された技術であり、AI時代に突然現れたものではない。
SIMP法（密度法）の仕組み
最も広く使われるアプローチがSIMP（Solid Isotropic Material with Penalization）だ。設計空間を有限要素に分割し、各要素に0〜1の密度値を割り当てる。0は空洞、1は固体を意味する。
- 目的関数：コンプライアンス（変形量）を最小化＝剛性を最大化
- 制約条件：体積分率（元の30〜70%に材料を制限）、応力上限、変位上限
- 反復計算：100〜300回以上のFEA（有限要素解析）ループで感度を計算し、各要素の密度を更新
- ペナルティ：中間密度（0.3〜0.7）を0か1に押し込み、製造可能な形状に収束させる

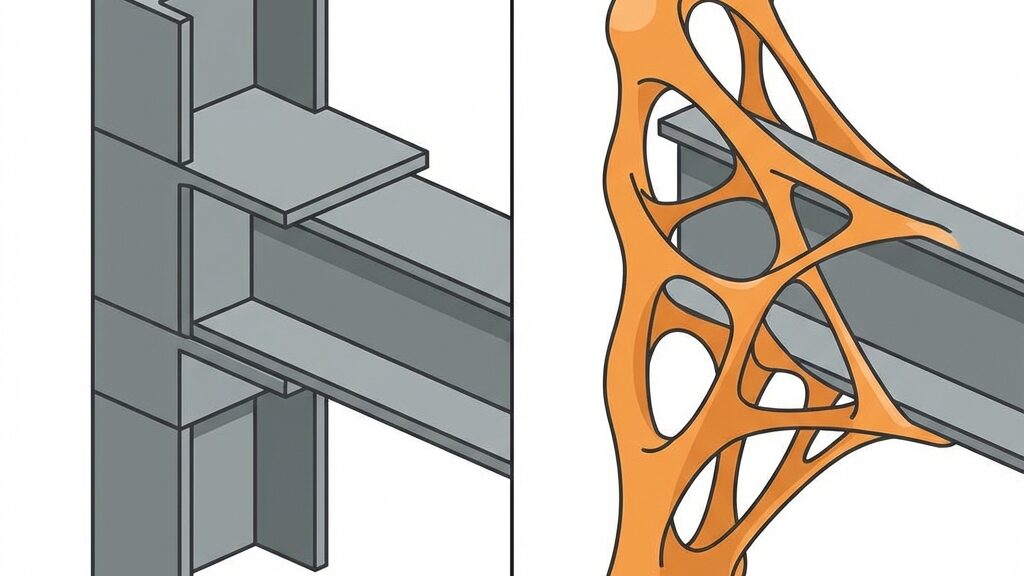

結果として得られるのは、骨や木の枝のような有機的な形状だ。人間には直感的に設計できない形だが、数学的には最も効率的な材料配置になっている。
ジェネレーティブデザイン vs トポロジー最適化
この2つは別の技術だ。マーケティングで混同されることが多いが、明確な違いがある。
- トポロジー最適化：既存のCADモデルを出発点として、材料配置を最適化する。入力は「形状＋荷重＋拘束」、出力は「最適化された1つの形状」
- ジェネレーティブデザイン：要件のみを入力し、AIがゼロから複数のデザイン候補を生成する。製造方法（FDM、CNC等）も考慮した設計を出力
トポロジー最適化は「この形をどう削るか」、ジェネレーティブデザインは「何を作るべきか」に答える。メイカーが既存パーツを軽量化するならトポロジー最適化、新規設計を探索するならジェネレーティブデザインが適している。
AIが加速するトポロジー最適化
従来のSIMP法は計算コストが高い。複雑な形状で300回のFEAループを回すと、1つの最適化に数時間〜数日かかることもある。ここでAI/機械学習が革命を起こしている。
ニューラルネットワークによる高速化
- サロゲートモデル：ディープニューラルネットワークがFEA計算を代替。従来比30倍の高速化を達成した事例がある
- CNN（畳み込みニューラルネットワーク）：ピクセル単位のコンプライアンス計算を学習近似に置き換え、10〜50倍の加速を実現
- Deep Belief Network：SIMPの反復回数を最大90%削減できることが報告されている
ただし、AIモデルはドメイン固有であることに注意。航空機ブラケットで学習したネットワークは、医療インプラントにはそのまま使えない。ハイブリッドアプローチ（AIで粗い最適化→従来手法で仕上げ）が現実的だ。
実績：トポロジー最適化が変えた製品
Airbus A320 ナセルヒンジブラケット
従来の切削加工ブラケットをトポロジー最適化＋金属3Dプリントで再設計。重量64%削減を達成し、実際にA320ファミリーの機体に搭載されている。
GEジェットエンジンブラケット
GE主催の「Bracket Challenge」で有名になった事例。トポロジー最適化により重量70%削減を実現し、エンジン稼働条件下での全機能要件を維持。業界のベンチマークとして学術論文にも頻繁に引用される。
NASAパーカーソーラープローブ アンテナブラケット
トポロジー最適化アルゴリズムを適用し、質量50%削減。サポート材なしで3Dプリント可能な形状を実現した。宇宙機器では1グラムの軽量化が打ち上げコストに直結するため、インパクトは絶大だ。
メイカー向けソフトウェア比較
トポロジー最適化は大企業だけのものではない。無料〜手頃な価格のツールが揃っている。
FreeCAD＋BESO（完全無料）
オープンソースのFreeCADにBESO（双方向進化的構造最適化）アドオンを追加する方法。CalculiXソルバーを使用し、基本的なトポロジー最適化が実行可能。コストゼロで始められるのが最大の魅力。学習用にも最適。
Fusion 360＋ジェネレーティブデザイン
Autodesk Fusion 360はベースプランが月額$85。トポロジー最適化は基本機能に含まれるが、ジェネレーティブデザイン拡張は月額$200（年額$1,600）の追加課金が必要。個人利用の非商用版は無料で利用可能。
Altair Inspire（個人版無料）
産業用途で定評のあるAltair Inspireには、Personal Edition（個人版）が存在する。趣味・個人利用に限り1年間無料で使え、トポロジー最適化の全機能が利用可能。メイカーにとって最もコスパの良い選択肢だ。
ANSYS Discovery（学生版無料）
リアルタイムシミュレーション機能を持つANSYS Discoveryは、学生版が無料で提供されている。商用ライセンスは個別見積もりだが、学習目的なら十分に活用できる。
ラティス構造とTPMS：内部充填の最適化
トポロジー最適化と組み合わせて注目されるのが、ラティス構造とTPMS（Triply Periodic Minimal Surfaces：三重周期極小曲面）だ。
ジャイロイド構造
1970年に物理学者Alan Schoenが発見したジャイロイド構造は、2つの絡み合うチャネルネットワークが3Dで繰り返されるTPMSの一種だ。圧縮荷重下で他のTPMSパターンより高い強度を維持することが実験で確認されている。
メリットは明確だ。連動する格子が力を均等に分散させ、破壊リスクを低減する。体積に対する表面積が大きいため放熱性にも優れる。固体パーツに比べて40〜70%の軽量化が可能だ。
注意点：トポロジー最適化の結果をそのままラティス構造に置き換えるのはNGだ。ラティスと固体では荷重伝達特性が異なるため、置き換え後に再度構造シミュレーションを実行する必要がある。
スライサー側でもラティス/ジャイロイドは活用できる。PrusaSlicer、Cura、OrcaSlicerはジャイロイドインフィルパターンに対応しており、トポロジー最適化で外殻形状を決めた後、スライサー側でインフィル密度とパターンを調整するハイブリッドアプローチが実用的だ。インフィル密度15〜30%のジャイロイドが強度と軽量化のバランスに優れるとされている。
後処理のコツとして、MeshLabやMeshmixerといった無料のメッシュ編集ツールが役立つ。最適化結果のSTLをインポートし、スムージング→リメッシュ→最小壁厚チェック→エクスポートの流れで、プリントに適したクリーンなメッシュに仕上げよう。
実践ワークフロー：問題定義からプリントまで
トポロジー最適化を実際に使うための6ステップを紹介する。
- ステップ1：問題定義：目的を明確にする。「軽量化」「剛性最大化」「コスト削減」のどれか。体積制約（元の30〜70%）を設定
- ステップ2：荷重と拘束の定義：固定面（ボルト穴等）、荷重の種類（点荷重・分布荷重・熱荷重）、保持すべき領域（keep-out zone）を指定
- ステップ3：最適化実行：ソフトウェアが100〜300回の反復計算で最適な材料配置を算出。計算時間は形状の複雑さに依存し、数分〜数時間
- ステップ4：後処理：最適化結果はギザギザのメッシュ形状。スムージング処理とCADジオメトリへの変換が必要。この工程が最も手間がかかる
- ステップ5：検証FEA：整形後のモデルで再度有限要素解析を実行し、要件を満たしていることを確認
- ステップ6：STLエクスポートとスライス：STL出力してスライサーで処理。最適化された複雑な形状はスライス時間が通常の30〜300%増加する
プリント時の注意点
トポロジー最適化された形状は美しいが、プリントには特有の注意点がある。
- サポート材の増加：有機的形状はオーバーハングが多く、サポート材が最終印刷質量の20〜50%に達することがある。サポート除去の手間も考慮すべき
- プリント方向の最適化：垂直（立てて）印刷が引張強度最大（約49MPa測定例）。水平印刷は速いが層間密着が弱くなる
- 最小壁厚：FDM（0.4mmノズル）で最低0.8〜1.0mm、SLAで0.3〜0.5mm、金属DMLSで0.4mm。最適化結果がこれを下回る場合は形状修正が必要
- 異方性：FDMプリントはXY方向とZ方向で強度が異なる（Z方向は引張強度が15〜50%程度まで低下）。最適化は等方性材料を前提とするため、プリント方向を考慮した再検証が重要
特別なプリンターは不要。通常のFDM、SLA、SLSプリンターで最適化パーツは印刷可能だ。ただし精度が高いほど結果は良い。レイヤー高さ0.1〜0.2mmが推奨される。
トポロジー最適化にまつわる5つの誤解
この分野には根強い誤解がいくつかある。正しく理解しておこう。
- 「最適化結果はそのまま印刷できる」→ NG。生の出力はメッシュが粗く、不連続な構造やギザギザのエッジを含む。後処理なしで印刷すると、構造的に弱い箇所や印刷不可能な薄壁が残る
- 「ジェネレーティブデザインとトポロジー最適化は同じもの」→ 違う。一部のソフトウェアベンダーがマーケティング目的で混同しているが、技術的に別物だ
- 「トポロジー最適化はAI時代の新技術」→ 違う。SIMP法は20年以上前から存在する。AIが加速しているのは事実だが、基盤技術自体は枯れた技術だ
- 「特殊な3Dプリンターが必要」→ 不要。通常のFDM/SLA/SLSプリンターで印刷可能。精度が高いほど良い結果が出るが、特別なハードウェアは不要
- 「製造制約は自動で考慮される」→ されない。最小壁厚、サポート構造、プリント方向などの製造制約は、ユーザーが明示的に設定する必要がある
メイカーの活用事例
ドローンフレームの軽量化
FPVレーシングドローンのフレームは軽さと剛性の両立が求められる。トポロジー最適化でカーボンファイバーフレームの取り付けブラケットを再設計し、40%以上の軽量化に成功した事例がある。飛行時間の延長とペイロード容量の増加に直結する。
カスタム自転車パーツ
ステム、シートポストクランプ、ブレーキマウントなどの金属パーツをトポロジー最適化し、SLSまたは金属3Dプリントで製造するメイカーが増えている。既製品にはない有機的なデザインと軽量化を両立できる。
ロボティクス部品
ロボットアームのジョイントやブラケットは荷重条件が明確に定義しやすく、トポロジー最適化の効果が大きい。FreeCAD＋BESOで設計し、PETG/ナイロンでFDM印刷するワークフローは、ホビーロボティクスの定番になりつつある。
よくある質問（FAQ）
Q：トポロジー最適化の結果はそのまま印刷できますか？
A：できない。生の最適化結果はギザギザのメッシュであり、スムージング・CAD変換・最小壁厚チェックなどの後処理が必要。この工程を怠ると印刷失敗やパーツ破損につながる。
Q：無料ツールだけで十分な最適化はできますか？
A：学習と基本的な最適化にはFreeCAD＋BESOで十分。ただし複雑な拘束条件やマルチマテリアル最適化には商用ツールが必要になる。Altair Inspire Personal Editionが無料かつ高機能でおすすめ。
Q：PLAで最適化パーツを作っても意味がありますか？
A：ある。軽量化は材料強度に関係なく有効だ。PLAは試作・検証用として最適。本番用途ではPETG、ASA、ナイロンなど工業用フィラメントへの変更を検討しよう。
Q：最適化にGPUは必要？
A：従来のSIMP法はCPU計算がメイン。AI加速手法を使う場合はNVIDIA GPU（CUDA対応）があると大幅に高速化される。ただしメイカーレベルの問題サイズなら、一般的なデスクトップCPUで十分処理可能。
Q：ジャイロイド充填とトポロジー最適化は併用できますか？
A：可能だが注意が必要。トポロジー最適化の外殻形状にジャイロイドインフィルを適用する場合、荷重伝達特性が変わるため再シミュレーションが必須。スライサーのインフィル設定をそのまま使うだけでは不十分だ。
Q：Grasshopper＋Karamba3Dは建築以外にも使えますか？
A：使える。Grasshopperのパラメトリック設計能力とKaramba3Dの構造解析を組み合わせれば、プロダクトデザインやアート作品にも応用可能だ。ただしRhinoceros 3Dのライセンスが必要（評価版あり）で、学習曲線はやや急。
Q：トポロジー最適化はどんな材料に対応していますか？
A：材料を問わない。金属（チタン、アルミ、ステンレス）、樹脂（PLA、PETG、ナイロン、カーボンファイバー複合材）、セラミックなど、材料特性（ヤング率、ポアソン比、降伏応力）を入力すれば任意の材料で最適化可能だ。
まとめ：設計の民主化はすでに始まっている
トポロジー最適化は、かつてはNASAやAirbusだけが使える高嶺の花だった。しかし2026年の今、FreeCADやAltair Inspire Personal Editionのような無料ツールで、自宅のデスクトップから同じアルゴリズムを実行できる。
AIの加速により、最適化の計算時間は桁違いに短縮されつつある。「ナプキンの裏にスケッチした部品」を「数学的に最適な有機的形状」に変換し、自宅の3Dプリンターで出力する。そのワークフローが現実のものになった今、直線と直角だけの設計に固執する理由はない。
次のプロジェクトでは、いつものCAD操作を始める前にFreeCADのBESOを試してみよう。きっと「自分が思いつかなかった形」をAIが提案してくれるはずだ。それがトポロジー最適化の真の価値だ。
