家庭用「ダークファクトリー」の実現：エージェントによるプリントファーム自律運用
swiftwand-api swiftwand.ai
3万円の炉で「鉄」を錬成する：デスクトップメタルプリントの民主化
swiftwand-api
「家で金属部品を作りたい」
という思いが、ものづくりの民主化にもつながっています。
これは全てのメイカーの最終的な夢であり、同時に「不可能」の代名詞でした。
数千万円のSLM（レーザー粉末焼結）マシンが必要だと信じられてきたからです。
しかし、あなたのデスクにある数万円のFDMプリンターで、本物のステンレス鋼の部品が作れることをご存知でしょうか？
魔法の粉末とバインダーを練り込んだフィラメントが、自宅を小さな鋳造所に変えます。
目次

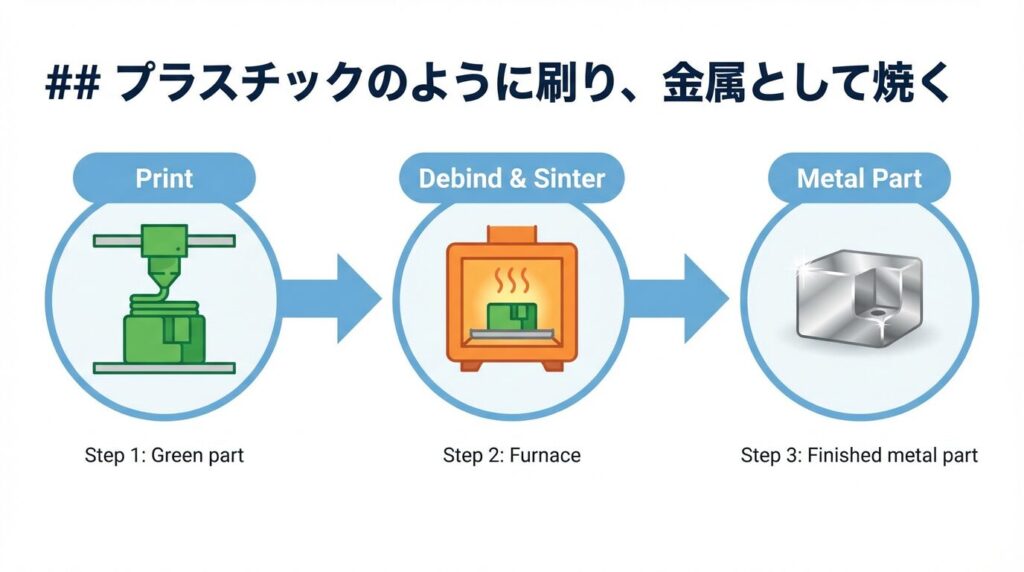

プラスチックのように刷り、金属として焼く
この技術の核心は、金属粉末をプラスチック（バインダー）で固めてフィラメント状にした点にあります。
印刷プロセスそのものは、通常のPLAとほぼ変わりません。ノズル温度を少し上げ、摩耗に強いノズルに交換するだけです。
印刷された直後の物体は「グリーンパーツ」と呼ばれ、触ると少し脆い粘土のような状態です。
これを専門のサービス（あるいは自前の小型電気炉）で脱脂・焼結することで、バインダーが飛び、金属粒子が融合し、80〜95%の密度（条件次第では96%以上も可能）の金属部品に生まれ変わります。
created by Rinker
¥638,000 (2026/02/18 17:45:52時点 楽天市場調べ-詳細)
メタルフィラメント主要ブランド比較
2026年現在、デスクトップメタルプリントに使えるフィラメントは主に3系統ある。
- The Virtual Foundry「Filamet」シリーズ：最も材料の幅が広い。316Lステンレス、銅、ブロンズ、タングステン、H13工具鋼、アルミニウム6061など。1kgあたり約$70〜$150。個人メイカーに最も人気がある
- BASF「Ultrafuse Metal」シリーズ：316Lステンレスと17-4PHステンレスに特化。Cold Metal Fusion（CMF）技術を採用し、独自のバインダーシステムで安定した焼結品質を実現。産業用途向け
- Markforged「Metal X」システム：専用プリンターとフィラメントのクローズドエコシステム。17-4PHステンレス、A2・D2工具鋼、インコネル625など高性能合金に対応。プリンター本体が数百万円と高額だが、R&D部門での導入が進んでいる
入門なら、The Virtual FoundryのFilamet 316Lステンレスが最もハードルが低い。Ender-3やPrusa MK4など、手持ちのFDMプリンターで始められる。
プリンターの準備：ノズル交換だけでメタル対応に
メタルフィラメントの印刷に特別な改造は不要だ。必要なのは2つだけ。
- 焼入れスチールノズルまたはルビーノズル：金属粉末は極めて研磨性が高く、真鍮ノズルは数時間で摩耗する。焼入れスチールノズルは1個500〜1,000円、ルビーノズルは5,000〜8,000円程度。長寿命を考えるならルビーが経済的
- ノズル温度の調整：一般的なメタルフィラメントは180〜220℃で印刷する。PLAよりやや高めだが、ABSと同程度。ヒートベッドは60〜80℃が推奨される
印刷速度は30〜50mm/s程度に抑えるのがベストだ。通常のPLAより遅いが、これは金属粒子の層間接着を確実にするため。印刷中にバインダー成分の微量なガスが発生するため、換気の良い環境で作業することを強く推奨する。
「収縮」を計算する錬金術
このプロセスには一つだけ、熟練を要する点があります。
それは「収縮（Shrinkage）」です。
焼結プロセスでバインダーが消失するため、部品は全方向に約16〜20%縮みます。
スライサーソフトで、あらかじめモデルを拡大しておく必要があります。
この「拡大率」のノウハウこそが、現代の鍛冶屋に求められるスキルです。
しかし、一度パラメーターが決まれば、「中空構造の金属ボール」や「内部に冷却路を持つノズル」さえも製造可能です。
created by Rinker
¥580 (2026/02/18 17:45:53時点 楽天市場調べ-詳細)
焼結（シンタリング）：魔法が起きる瞬間
印刷が終わった「グリーンパーツ」を金属に変えるのが焼結工程だ。これが最も重要で、最もコストがかかるステップでもある。
焼結の選択肢
- 焼結サービスに外注：最も現実的な選択肢。Virtual FoundryやBASFのパートナーに印刷済みパーツを郵送し、焼結して返送してもらう。1パーツあたり数千円〜数万円。品質も安定する
- 自前の電気炉：1,200〜1,400℃に達する小型電気炉は$3,000〜$8,000程度。Virtual Foundryは専用キルンも販売している。初期投資は大きいが、頻繁に焼結するなら元が取れる
- セラミック工房の共用：陶芸用の電気炉でも1,200℃以上に対応する機種がある。近所の工房と交渉して共用させてもらうという裏技も存在する
焼結中はパーツ内のバインダー（プラスチック成分）が燃え尽き、金属粒子同士が拡散接合で一体化する。このとき、XY方向に16〜17%、Z方向に19〜20%の収縮が発生する。CAD設計段階でこの収縮を織り込んだスケーリングが必須だ。
コスト革命：CNC加工費の30〜70%カット
従来の金属加工で複雑な形状を作ろうとすれば、高価な加工機とオペレーターが必要でした。
鋳造（ロストワックス）には、原型作りと鋳型への埋没という長い工程が必要です。
メタルフィラメント方式なら、材料費は1スプール（1kg）で約3万円。
小さな部品なら数百円で作れます。納期も外注なら数週間かかるところが、数日で完了します。
created by Rinker
¥6,409 (2026/02/18 17:45:53時点 楽天市場調べ-詳細)
知っておくべき制限と安全上の注意
- サイズの制限：印刷後に16〜20%縮むため、100mmの部品は焼結後に80〜84mmになる。大きなパーツほど収縮による歪みのリスクが増す。最大でも150mm程度の部品が現実的な上限
- 機械的強度：焼結後の密度が80〜95%ということは、5〜20%の空隙（ポア）が残っているということだ。高応力がかかる構造部材には向かない。治具、ジュエリー、プロトタイプ、装飾部品が主な用途
- 表面仕上げ：焼結後の表面は微細な粗さが残る。鏡面仕上げが必要なら、研磨やバレル仕上げなどの後処理が必要
- 換気：印刷中のバインダーガスと、焼結中の有機物燃焼ガスの両方に注意。密閉空間での作業は避けること
- 反り対策：焼結時の熱変形を防ぐため、パーツの下にアルミナ（酸化アルミニウム）粉末を敷くのが一般的。重力による変形を最小化できる
実践ワークフロー：初めてのメタルパーツを作る5ステップ
ステップ1：CADでモデリング。収縮を見越して、目標寸法の120〜125%に拡大したモデルを作成する。Fusion 360やFreeCADの「スケール」機能で一発だ。XY方向は1.19倍、Z方向は1.24倍が316Lステンレスの標準値。
ステップ2：スライサー設定。OrcaSlicerやPrusaSlicerでノズル温度200〜210℃、ベッド温度70℃、印刷速度30〜40mm/s、レイヤー高さ0.15〜0.2mmに設定。インフィルは最低70%、構造部品なら100%を推奨。リトラクション距離は1.5〜2mm（ダイレクトドライブの場合）。
ステップ3：印刷。通常のPLA印刷と操作はほぼ同じ。ただし、金属粉末入りフィラメントは通常より重い（1.75mmで約4倍の密度）ため、フィラメントスプールホルダーがスムーズに回転するか確認しておくこと。印刷中は換気扇をオンにする。
ステップ4：脱脂・焼結。印刷が終わったグリーンパーツを焼結サービスに送るか、自前の電気炉にセットする。まず400〜600℃で数時間かけてバインダーを熱分解（脱脂）し、その後1,300〜1,380℃まで昇温して3〜6時間保持する。冷却は炉内で自然冷却が基本だ。
ステップ5：後処理。焼結後のパーツはサンドブラストやバレル研磨で表面を仕上げる。寸法精度が必要な部分は、焼結後にドリルやタップで追加工する。ステンレスならパッシベーション処理（不動態化）を施すと耐食性が向上する。
実際に何が作れる？具体的な活用事例
- カスタム治具・固定具：工場のラインで使う専用治具をCNC外注すると1個5〜10万円。メタルフィラメントなら材料費数千円で作れる。形状変更も印刷し直すだけ
- ジュエリー・アクセサリー：ブロンズやステンレスのリング、ペンダント、カフスボタン。3Dスキャンと組み合わせれば、指のサイズにぴったりフィットするオーダーメイドリングも可能
- カスタムヒートシンク：銅フィラメントで内部に複雑な冷却路を持つヒートシンクを作成。切削では不可能な形状で、冷却効率を30〜50%向上させた事例がある
- 絶版パーツの復元：旧車のキャブレターパーツ、ヴィンテージカメラの金属部品など、もう製造されていない部品を3Dスキャンからリバースエンジニアリングで復元
- プロトタイプ検証：最終製品と同じ材料でプロトタイプを作ることで、強度テストや嵌合チェックを正確に行える。プラスチック試作では得られない金属特有のフィードバックが得られる
Cold Metal Fusion（CMF）とは：BASFが推す「産業グレード」の道
BASFのUltrafuse Metalシリーズは、独自のCold Metal Fusion技術を採用している。通常のメタルフィラメント（Virtual Foundryなど）との最大の違いは、バインダー除去のプロセスにある。
Virtual Foundryのキルン焼結は「熱で直接バインダーを飛ばす」アプローチ。対してCMFは、まず溶剤（アセトンや水）でバインダーの大部分を化学的に溶出（デバインディング）し、残りを低温で焼き飛ばしてから高温焼結に入る。この2段階プロセスにより、大きなパーツでもバインダー除去時のクラックが起きにくく、より安定した品質が得られる。
CMFは産業用MIM（金属粉末射出成形）の焼結炉と互換性があるため、試作から量産へのスケールアップが容易という利点もある。個人メイカーよりも、R&D部門やスタートアップが「量産前テスト」に使うケースが増えている。
よくある質問（FAQ）
Q. 本当に「鉄」ができるの？プラスチックとの違いは？
A. 焼結後は本物の金属だ。磁石につき、導電性があり、高温にも耐える。ただし、鋳造や鍛造の金属と比べると密度が低い（80〜95%）ため、機械的強度はやや劣る。装飾品や治具としては十分な強度がある。
Q. 3万円で始められるって本当？
A. フィラメント1スプールが約1〜2万円、焼入れスチールノズルが約500円。手持ちのFDMプリンターがあれば、印刷自体は3万円以内で始められる。ただし焼結は外注サービス（1パーツ数千円〜）か電気炉（30〜80万円）が必要で、これは別費用だ。
Q. どんな金属が選べる？
A. 最も一般的なのは316Lステンレス鋼。耐食性に優れ、初心者にも扱いやすい。他に17-4PHステンレス（高強度）、銅（導電・放熱部品向け）、ブロンズ（装飾・ジュエリー向け）、タングステン（超高密度・放射線遮蔽）がある。
Q. CNC加工と比べて本当に安い？
A. 複雑な形状で小ロット（1〜50個）なら、CNC加工費の30〜70%程度に抑えられる可能性がある。ただしシンプルな形状や大量生産ではCNCの方が経済的。メタルフィラメントの最大の強みは「中空構造」や「内部流路」など、切削では不可能な形状を低コストで作れる点だ。
Q. 食品に触れるものは作れる？
A. 316Lステンレスは食品グレードの材料だが、焼結後の密度が100%でない以上、微細な空隙に細菌が繁殖するリスクがある。食器や調理器具としての使用は推奨されない。装飾目的のカトラリーなら許容範囲だが、直接食品に長時間触れる用途には適さない。
Q. 焼結なしでも使えるメタルフィラメントはある？
A. ある。ColorFabbのSteelFillやBronzeFillは、PLA/PHA樹脂に金属粉末を混ぜたフィラメントで、焼結不要で金属風の質感と重量感が得られる。ただしこれは「金属のように見えるプラスチック」であり、本物の金属ではない。磁性も導電性もなく、耐熱性もPLA程度（約60℃）だ。ディスプレイモデルや装飾品には十分だが、機能部品には使えない。
Q. 印刷したグリーンパーツはどれくらいの期間保管できる？
A. 適切に保管すれば数ヶ月間は問題ない。湿気と直射日光を避け、密閉容器に入れておくのが理想だ。ただしグリーンパーツは非常に脆いため、取り扱いには注意が必要。郵送で焼結サービスに送る場合は、緩衝材でしっかり包むこと。
メタル3Dプリントの将来：価格破壊はまだ続く
2026年現在、メタルフィラメントの価格は1kgあたり$70〜$150だが、この価格は年々下落傾向にある。BASF、Virtual Foundry以外にも新規参入が続いており、競争による価格低下が期待される。
もう一つの注目トレンドは「デスクトップ焼結炉」の低価格化だ。かつて100万円以上した小型焼結炉が、30〜50万円台で入手可能になりつつある。焼結の外注コストがボトルネックだった個人メイカーにとって、自前焼結のハードルは着実に下がっている。
さらに、AIを活用した収縮予測ソフトウェアの研究も進んでいる。3Dモデルの形状から焼結時の収縮パターンをシミュレーションし、自動で補正済みモデルを生成する技術だ。これが実用化されれば、メタル3Dプリントの最大の障壁である「収縮の予測」が自動化され、より多くの人が手軽に金属部品を作れるようになる。
まとめ：デスクの上に「鋳造所」を作る時代
メタルフィラメント3Dプリントは、もはや実験段階ではない。Virtual Foundry、BASF、Markforgedが切り拓いたエコシステムにより、個人メイカーでも本物の金属部品を作れる環境が整った。
あなたがまずやるべきことは、手持ちのプリンターのノズルを焼入れスチールに交換し、316Lステンレスフィラメントを1本買うこと。印刷して、焼結サービスに送り、数日後に届く「冷たく重い金属パーツ」を手に取ったとき、ものづくりの概念が変わる。それは3万円で手に入る革命だ。
あわせて読みたい
- Bambu Lab P2Sとは：次世代3Dプリンターの位置づけ
- 【企業セキュリティの死角】なぜ製造業は「Bambu Lab X1E」を選ぶのか
- [DevSecOps] ゼロトラスト・パイプライン: OIDCとSigstoreで守るサプライチェーンセキュリティ
ABOUT ME
AIを使って、毎日の生活をもっと快適にするアイデアや将来像を発信しています。
初心者にもわかりやすく、すぐに取り入れられる実践的な情報をお届けします。 Sharing ideas and visions for a better daily life with AI.
Practical tips that anyone can start using right away.
