3Dプリント ねじ 完全ガイド 2026 — 印刷ねじ・インサートナット・セルフタップの使い分け

フタを開け閉めできるケースを作りたい。基板を固定したい。分解できる治具にしたい——機能部品づくりが少し進むと、必ず「締結」の問題に突き当たる。接着剤は分解できず、テープは強度が出ない。答えはねじだが、3Dプリント ねじ の世界には初見殺しが多い。印刷したねじ山はすぐ舐め、タッピングビスを直接ねじ込めばボスが割れる。本記事では、樹脂部品にねじを効かせる 3 つの方式——印刷ねじ、熱圧入インサートナット、セルフタップ——を体系的に整理し、それぞれの設計ルールと使い分けの判断軸、AI・コードCAD との組み合わせ方まで一気に解説する。

プリント部品に「締結」の日は必ず来る

まず、なぜねじが特別に難しいのかを押さえたい。理由は 2 つある。

第一に、ねじは公差の集大成だからだ。ねじ山という螺旋状の凹凸が、相手の螺旋と全周で噛み合う。3Dプリント 公差 設計入門（2026-07-21 公開）で見た「穴は縮み、軸は太る」という FDM の癖が、螺旋の全長にわたって累積するのだから、無補正の印刷ねじが渋いのは当然である。第二に、ねじは応力の集中装置だからだ。細い谷底に荷重が集中し、締め付けトルクはボス（ねじ受けの台座）を内側から押し広げる。3Dプリント 機能部品 設計入門（2026-07-20 公開）で確認したとおり、FDM の層間は面内の半分程度の強度しかない。ねじはその弱点を正確に突いてくる。

つまり「ねじが上手くいかない」のは腕の問題ではなく、公差と強度という 2 つの壁が同時に立ち上がる構造的な難所だからである。幸い、先人はこの難所に 3 本の道を通した。順に見ていこう。

3つの方式の全体地図

第一の道は印刷ねじ。おねじもめねじも樹脂で印刷してしまう方式だ。金属部品を一切使わないため、コストはフィラメント代のみ、設計の自由度も最大になる。ボトルのキャップのような大径の自作ねじが典型で、うまく設計すれば気持ちよく回る嵌合が作れる。弱点は強度と耐久性で、細いねじ山は摩耗と欠けに弱い。

第二の道は熱圧入インサートナット。金属製の小さなめねじ部品を、はんだごての熱で樹脂に埋め込む方式だ。ねじ山そのものは金属なので、何十回締め外ししても舐めない。市販の機械ねじ（M3 など)がそのまま使え、強度・信頼性・見た目のすべてで印刷ねじを上回る。代償は部品代と施工の一手間である。

第三の道はセルフタップ。タッピングビスや木ねじを、下穴だけ開けた樹脂に直接ねじ込み、ビス自身にねじ山を切らせる方式だ。追加部品も加熱も不要で、最も手軽に金属ねじの強度が得られる。ただし締め外しを繰り返すと樹脂側の山が摩耗していくため、「基本的に一度締めたら外さない」箇所に向く。

3 つの道はどれが優れているという話ではない。トルク、繰り返し回数、スペース、工数という 4 つの軸で、部品ごとに最適解が変わる。

使い分けの判断軸 — トルク・回数・スペース・工数

判断のフレームを言葉にしておこう。まず、締め外しの回数。頻繁に開閉するメンテナンスハッチや、何度も組み替える治具ならインサート一択だ。金属めねじの耐久性だけが繰り返しに耐える。一度組んだら二度と開けない筐体なら、セルフタップの手軽さが光る。

次にトルクと荷重。強く締めたい、大きな力が掛かる——この条件でも金属ねじを受けるインサートが有利だ。印刷ねじは締結力では勝負せず、「位置を保持する」「軽く固定する」用途と割り切る。逆に、直径 30mm の容器のフタのような大径・低トルクの世界では、印刷ねじの独壇場になる。インサートにもビスにも、この大きさのめねじを安く作る手段はない。

第四の道として、キャプティブナットにも触れておこう。印刷を一時停止するか、設計した六角ポケットに市販のナットを裏から落とし込み、樹脂で抱かせる方式だ。金属ねじ山が使えてインサートより安く、加熱も不要。ただしナットの厚み分のスペースと、ポケットの公差設計（六角の対辺寸法に前回の補正値がそのまま活きる)を要求する。3 方式の隙間を埋める便利な補欠として、頭の引き出しに入れておきたい。

スペースと工数も現実的な制約だ。インサートはボスの肉厚と埋め込み深さを要求するため、薄い壁には入らない。セルフタップは下穴 1 つで済む省スペースの王者である。工数の面では、量産する部品に 1 個ずつインサートを熱圧入するのは苦行なので、数を作るならセルフタップか印刷ねじに寄せる、といった判断もありうる。迷ったら「繰り返すならインサート、一度きりならセルフタップ、大径ならプリント」と覚えておけば、8 割の場面で正解を引ける。

印刷ねじの設計ルール — 大きく、粗く、余裕を持って

印刷ねじを成功させる原則は 3 つある。大径にする、ピッチを粗くする、クリアランスを与える、だ。

理屈は幾何にある。一般的なノズル径 0.4mm に対して、M3 の標準ピッチはわずか 0.5mm。ねじ山 1 つを描くのにノズル 1 本分しか使えず、山は解像度不足で丸まってしまう。径が大きくピッチが粗いほど、ねじ山 1 つに使える線が増えて形が出る——だから印刷ねじは「大きく、粗く」が正義になる。市販の M3 と同じものを印刷で再現しようとするのは、鉛筆で毛筆の細字を書くような無理筋であり、小径の締結は素直に金属（インサートかセルフタップ)へ譲るのが賢明だ。

ねじ山の形にも選択の余地がある。市販ボルトと同じ 60 度の三角ねじは谷が細く応力も集中しやすい。印刷用に自作のねじを設計するなら、台形ねじや角ねじのほうが山が太く印刷再現性も強度も稼ぎやすく、万力やクランプの送りねじが台形なのと同じ理屈だ。後述する BOSL2 は三角だけでなく台形・角・ボールねじまで揃えているので、形の選択は道具の制約にならない。

クリアランスは公差設計そのものである。おねじとめねじの間に半径方向の逃げを与えなければ、印刷誤差が螺旋全長で干渉して回らない。必要な逃げ量は機体依存なので、ここでも答えはテストピースだ。同じ呼び径で逃げ量を数段階振ったナットを印刷し、手持ちのボルト（または印刷したおねじ)に通してみる。加えて、ねじの始まり（入口）に面取りを付ける、先端の 1〜2 山を細らせて食い付きを良くする、といった細部が回しやすさを大きく左右する。座面が層と平行になる向きで印刷すれば、ねじ山が層の断面ではなく連続した線で描かれ、強度も仕上がりも向上する。

コードCADでねじを生成する — BOSL2 threading × LLM

「ねじ山を自分でモデリングする」必要は、実はもうない。OpenSCAD の定番ライブラリ BOSL2 には threading.scad と screws.scad というモジュール群があり、ISO メートルねじを含む標準ねじを数行で生成できる。呼び径、ピッチ、長さ、クリアランスがすべて引数になっているため、前節の「逃げ量を数段階振ったテストナット」のような検証部品と相性が抜群だ。

そして、この「引数を埋める」作業こそ LLM の得意分野である。OpenSCAD × LLM 実践 2026（2026-07-18 公開）の型に従い、「BOSL2 を使って、M30 相当・ピッチ 3mm の容器ねじのオスメスペアを、半径クリアランスを変数にして書いて」と頼めばいい。ライブラリの API を暗記する必要も、螺旋の数学に触れる必要もない。生成されたコードのクリアランス変数に、自機で実測した補正値を入れる——前回・前々回と積み上げてきた「測るのは人間、反映するのは AI」の分業が、ねじでもそのまま機能する。

なお screws.scad を使えば、市販の M3 ボルトが通る「めねじ側だけ」を印刷し、おねじは金属を使うハイブリッドも書ける。ただしこの組み合わせは注意が要る。硬い金属おねじが柔らかい樹脂めねじを一方的に削っていくため、締め外しの繰り返しには向かない。印刷めねじ×金属おねじは「たまにしか外さない大径部」まで、と線を引いておくのが安全だ。

一点だけ、AI 任せにできない領域を明示しておく。それは「そのねじで良いのか」という選定判断だ。LLM は頼まれれば M3 の印刷ねじでも生成してしまうが、前節で見たとおり小径印刷ねじは筋が悪い。方式の選択は人間の設計判断であり、AI は選ばれた方式を高速に形にする係である。

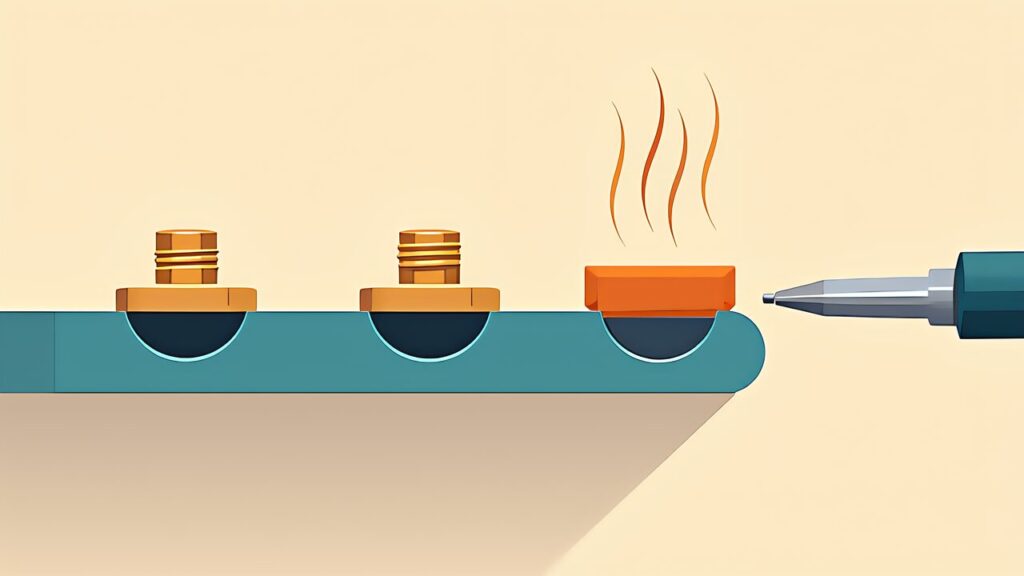

熱圧入インサートの実践 — 金属めねじを樹脂に埋める

インサートナットの施工は、初めてだと少し緊張するが、原理を知れば単純だ。ローレット（ギザギザ)加工された真鍮の筒を、はんだごてで加熱しながら下穴に押し込む。周囲の樹脂が溶けてローレットの溝に流れ込み、冷えて固まると、金属めねじが樹脂と一体化する。

道具は温調機能付きのはんだごてが 1 本あればよく、インサート圧入用のチップがあると軸がぶれずに楽になる。温度の設定は、実測検証で知られる CNC Kitchen が M3 真鍮インサートの試験で採った手順が参考になる——こてを 210°C（PLA の印刷温度と同水準）に設定し、最小限の力でゆっくり沈める。要は「素材の印刷温度前後に熱し、押し込みはこての自重程度」と覚えればいい。熱すぎれば周囲が余計に溶けて陥没し、低すぎれば圧入に力が要って傾く。押し込みはゆっくり、垂直に、インサート上面が部品表面と面一になったところで止め、こてを離してから数秒間動かさない——これだけで施工品質は安定する。

施工後は必ず検品したい。ボルトを実際に通してみて、スムーズに入り、締めたときに座面が均等に当たれば合格だ。斜めに入ってしまった場合も慌てなくていい。こてを当て直して樹脂を再軟化させれば、姿勢の修正も抜き取りもできる。やり直しが利くのは熱圧入方式の隠れた美点で、失敗を恐れず数をこなせば、10 個目には流れ作業になっているはずだ。

製品選びでは、ローレットの形状に注目したい。CNC Kitchen の実測比較によれば、回転方向の耐力はどのタイプでもボルト側が先に破断するため大差が付かなかった一方、引き抜き耐力には歴然の差が出た——縦目ローレットだけの廉価品が約 39kg で抜けたのに対し、対向する斜めローレットを持つドイツ ruthex 社の製品は平均 181kg に耐えた。実に 4 倍超の差である。ruthex の M3 用インサート RX-M3x5.7（長さ 5.7mm・真鍮製）は 100 個入りで €8.99（2026 年 7 月時点、公式ストア）と、品質のわりに手頃だ。PLA、PETG、ABS など主要な素材に対応し、施工方法も同じでいい。

下穴とボスの設計 — 指定値から始めて自機で微調整

インサートの成否は、施工前の設計で 8 割決まる。核心は下穴とボスだ。

下穴径は、まずメーカーの指定値に従う。ruthex の M3 用なら 4mm 前後が指定されており、各社とも製品ページや CAD データで推奨値を公開している。ここを勘で決めてはいけない。細すぎれば溶けた樹脂の行き場がなくなって表面に盛り上がり、太すぎれば保持力が落ちる。指定値で施工してみて、自機の癖（例の「穴は小さく出る」）に応じて 0.1mm 単位で振る——公差テストピースと同じ発想である。深さはインサートの長さより 1〜2mm 深くしておき、押し込んだときに溶けた樹脂と空気の逃げ場を作る。

ボス側の設計も重要だ。インサートは圧入時も締結時も、穴を外へ押し広げる力を出す。ボスの肉厚が薄いと、そこから白化して割れる。目安として、インサート外径と同程度の肉厚を周囲に確保し、ボスの根元にはフィレットを付けて本体との境目の応力集中を逃がす。さらに、ボスは可能なら貫通させず止まり穴にして、座面側に層が連続する向きで印刷すると、押し広げる力に対して層間剥離で裂けにくくなる。

セルフタップと直接ねじ込み — 手軽さの代償を知って使う

セルフタップは、道具も部品も最小で済む現実解だ。プラスチック用のタッピングビスを使い、下穴を開けておき、ゆっくりねじ込む。これだけで、そこそこの強度の締結が手に入る。

ビス選びから注意したい。同じ「ねじ込むビス」でも、木ねじ、金属板用のタッピンねじ、樹脂用のタッピンねじは山の形が違う。樹脂用は山が高く間隔が広い設計で、柔らかい母材に深く食い込みつつ、母材側に残す肉を多く取れる。手元の木ねじを流用しても最低限は機能するが、保持力と割れにくさで樹脂用に分がある。電子機器の筐体を分解すると出てくる細身のビスの多くがこのタイプで、ジャンク箱が良い部品源になる。

成功の鍵はやはり下穴径で、ビスの谷径（ねじ山の谷の直径)に近い値を狙う。細すぎるとボスを割り、太すぎると山が浅くなって舐める。初めての組み合わせでは、下穴径を 0.1mm 刻みで振ったテストボスを印刷して、ねじ込みトルクと保持感を確かめるのが確実だ。ねじ込みは電動ドライバーではなく手回しを推奨する。樹脂のセルフタップは「山を切る」と「山を舐める」の境目が近く、トルクの手応えを感じ取れる手回しのほうが事故が少ない。

代償も明記しておく。締め外しのたびに樹脂の山は摩耗し、数回で保持力が落ち始める。再締結のとき、ビスを穴に当てて逆回転させ、既存の山にカチッと落ちてから締める——この小技で山の二重切りを防げるが、それでも回数には限界がある。頻繁に開ける部品は、最初からインサートを選ぶべきだ。もう一つの罠は締めすぎで、貫通していないボスの底までビスが達すると、先端が層を押し割ってボスごと裂ける。ビス長はボス深さより確実に短く、が鉄則である。

強度と素材の注意 — 層方向・締めすぎ・緩み

方式を問わず共通する注意点を 3 つ挙げる。

第一に、印刷方向。ボスやねじ穴の軸方向が層の積層方向と一致していると、締め付けの引張が層間剥離の向きに掛かる。Polymaker の公式データが示すとおり層間の強度は面内の半分程度しかないので、ねじ受けはできるだけ荷重が層と平行に流れる向きで印刷したい。第二に、締めすぎ。樹脂の座面は金属のようにトルクで管理できず、締めるほど沈み込む（クリープする)。ワッシャーで座面圧を分散する、トルクは「止まってから 4 分の 1 回転」程度に抑えるといった運用が長持ちの秘訣だ。第三に、緩み。振動環境では樹脂の応力緩和でじわじわ緩む。ばね座金よりも、ナイロンナットや低強度のねじロック剤（樹脂を侵さないタイプを選ぶ)が現実的に効く。

素材面では、PLA は剛性が高い一方で脆く、インサート圧入もセルフタップも割れ方向の失敗が出やすい。粘りのある PETG は締結との相性が良い。高温環境や高負荷では、そもそも締結部だけの問題ではなくなるので、素材選定から見直すべきである。

まとめ — 締結は「選ぶ」技術である

整理しよう。3Dプリント ねじ の実務は、3 つの方式の使い分けに尽きる。繰り返し締め外すならインサートナット——対向ローレットの製品を選び、素材の印刷温度と同水準に熱したこてでゆっくり垂直に圧入する。一度きりの固定ならセルフタップ——下穴径をテストで詰め、手回しで締める。大径・低トルクの自作ねじならプリント——大きく、粗く、クリアランスを与え、BOSL2 と LLM に生成を任せる。そして全方式に共通して、下穴・ボス・印刷方向という「受け側の設計」が成否の 8 割を握る。

最初の一歩には、インサートの練習台をすすめたい。捨てる予定の失敗プリントに 4mm の下穴だけ開けたテスト板を印刷し、インサートを 10 個並べて圧入してみる。温度、押し込む速さ、面一で止める感覚——文章で読んだことのすべてが、10 分の練習で手の記憶になる。ねじ込みの手応えも、割れる予兆の白化も、一度体験しておけば本番で慌てない。

ねじは小さな部品だが、機能部品の設計思想が凝縮されている。公差の壁、異方性の壁、素材の癖、そして「AI に任せる部分と人間が判断する部分」の線引き。全体像をつかみたくなったら3Dプリント 機能部品 設計入門（2026-07-20 公開）に戻ってほしい。締結を制した部品は、組み立てられ、分解され、修理されながら長く使われる。使い捨てない実用品づくりの、これが背骨になる。
