基板を筐体に固定する方法を選ぶ — ボス・インサート・スタンドオフの使い分け

箱ができた。基板も入った。しかし基板は箱の中で自由に泳いでいる——3Dプリント 基板 固定は、ここから先の話だ。ボスを立ててネジ留めするのが定番だが、締めた瞬間にボスが割れる、ネジ穴が数回でバカになる、そもそも基板の裏の部品が当たって座らない、といった失敗が待ち構えている。本記事では、基板を保持する4つの方式を整理し、それぞれの寸法の決め方と、選択を誤ったときに何が起きるかを示す。ネジの締結技術そのものではなく、「基板という繊細な板をどう抱えるか」が主題である。

基板を固定する理由は3つある

固定は見た目の問題ではない。放置したときに起きることを3つ挙げれば、必要性は明らかになる。

第一に、コネクタが壊れる。基板が動く筐体では、ケーブルを抜き差しするたびに力がコネクタのはんだ付け部に直接かかる。USB のレセプタクルは基板に数点のスルーホールとパッドで留まっているだけで、繰り返しの応力に強い部品ではない。基板が固定されていれば、力は筐体が受け止める。固定とは、外力の経路を「はんだ付け部」から「筐体の壁」へ付け替える作業なのだ。

第二に、ショートする。裸の基板が箱の中で滑れば、はんだ面の突起が筐体の内壁や他の部品に触れる。金属製の放熱器やネジと接触すれば、その瞬間に回路が終わる。

第三に、位置が出ない。開口とコネクタの位置合わせは、基板が定位置にいることを前提に設計されている。基板が 1mm 動けば、開口も 1mm ずれる。電子工作の筐体を3Dプリントで作る（2026-08-03 公開）で述べたとおり、筐体設計は内側から外へ寸法を積み上げていく。その積み上げの起点が、基板の定位置である。

固定方式の4択

実務で使う方式は、おおむね次の4つに収まる。

ボス直ネジは、樹脂の円柱にセルフタップのビスをねじ込む最も手軽な方式だ。部品が増えず、設計も単純だが、同じ穴に何度もねじ込むと樹脂が削れて保持力を失う。ヒートセットインサートは真鍮のめねじを樹脂に埋め込む方式で、金属ねじの信頼性がそのまま手に入る。押し込みの手順や下穴径の詰め方は3Dプリント ねじ 完全ガイド 2026（2026-07-22 公開）で扱っているので、ここでは繰り返さない。

スナップは樹脂の弾性で基板の縁を押さえる方式で、部品点数はゼロになるが、爪の設計を外すと折れる。爪の寸法計算はスナップフィット 設計入門 2026（2026-07-23 公開）の領域だ。そしてスロットは、筐体の内壁に溝を掘り、基板を差し込んで支える方式である。この4つ目が意外に見落とされているので、後で節を立てて扱う。

判断軸は「何回外すか」

方式選びで迷ったら、問いはひとつでいい。この基板を、これから何回外すか。

一度組んだらもう開けない完成品なら、ボス直ネジで十分だ。ねじ込みは1回きりなので、樹脂が削れる心配もない。むしろインサートを埋める工数のほうが無駄になる。開発中のプロトタイプや、ファームウェアの書き換えでいちいち基板を出す装置なら、インサート一択である。ここをケチると、3回目の分解でネジが空回りし、結局ボスを作り直すことになる。

もうひとつの軸は、トルクがかかるかだ。基板を留めるビスは、構造部材を締結するビスとは要求が違う。基板は薄く、強く締めれば反る。つまり基板固定に必要なのは高い締結力ではなく、「緩まない程度の弱い力を、繰り返し確実に得られること」である。この要求特性が、インサートを有利にする。金属めねじなら弱いトルクでも確実に効き、樹脂を削らない。

工数の観点も無視できない。インサートは1個あたり数十秒の圧入作業が発生する。基板1枚に4か所なら、組み立てのたびに数分。これを何十台も作るなら効いてくるが、1台なら誤差である。台数が判断を変える典型例だ。

寸法データをどこから取るか

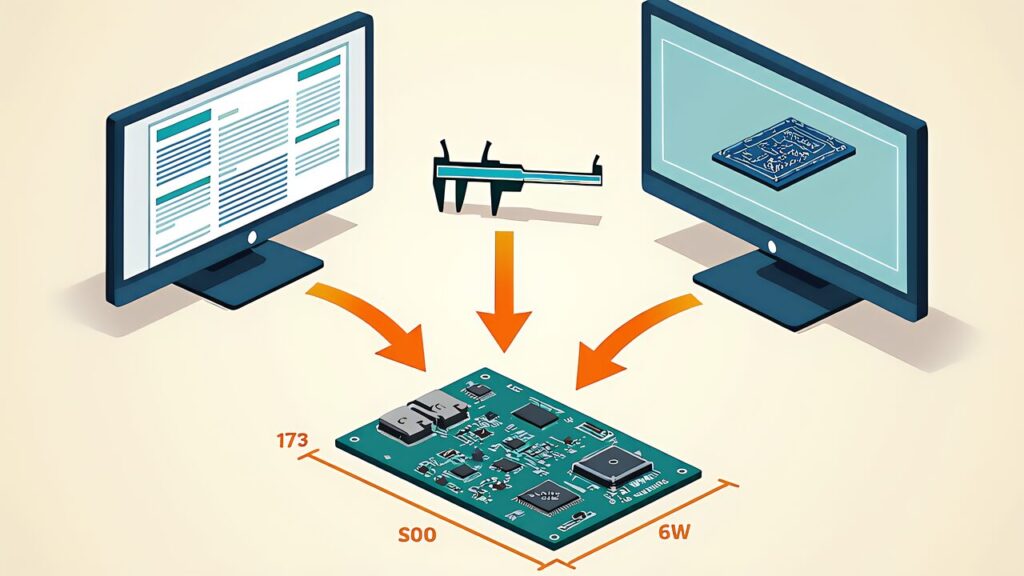

固定方式が決まったら、次は座標を出す。取得先は3つある。

公式の機械図面が最良だ。Raspberry Pi 5 なら公式図面（RP-008347-DS-1）に基板 85 × 56mm、取付穴のピッチ 58 × 49mm、穴径 Ø2.7mm、基板端からのオフセット 3.5mm と記載がある。Arduino の UNO R4 WiFi も、公式のユーザーマニュアル兼データシート（ABX00087）に「Mounting Holes And Board Outline」という節が立っており、上面からの機械図が収録されている。有名ボードなら、まず公式ドキュメントを当たるのが速い。

ECAD からの書き出しが次点だ。自分で設計した基板なら、KiCad から 3D モデルを出せる。KiCad 9.0 の公式ドキュメントによれば、基板の 3D モデル書き出しで選べる形式は STEP、GLB（binary glTF）、XAO、BREP（OCCT）、PLY、STL である。このうち STEP を選べば、機械 CAD 側で実寸のソリッドとして扱えるため、干渉チェックがそのまま回せる。部品の 3D モデルが割り当てられていれば、背の高い部品の高さも実寸で見える。手で測るより圧倒的に正確だ。

ノギスによる実測が最後の手段であり、同時に最終確認でもある。公式図面には「寸法は概算であり参照用」という趣旨の注記が付くことが多く、Raspberry Pi 5 の図面にも製造データへの使用を戒める文言がある。図面と現物が食い違えば、採用するのは現物だ。測る対象は取付穴のピッチ、穴径、裏面突起の最大高さ、そしてコネクタ開口の中心高さ。この4つで足りる。

なお、基板の厚みは 1.6mm が業界の標準厚として最も広く使われている。JLCPCB が公開する FR-4 の標準厚は 0.4 / 0.6 / 0.8 / 1.0 / 1.2 / 1.6 / 2.0mm で、仕上がり厚の公差は ±10% とされる。1.6mm の基板は 1.44〜1.76mm の幅で振れうるということだ。この公差は、後述するスロット式で直接効いてくる。

ボスの設計 — 高さ・外径・座面

ボスは単なる円柱ではない。4つの寸法を決める必要がある。

高さは、基板裏面の突起で決まる。スルーホール部品の足やピンヘッダの余長は、平気で 3mm ほど出ている。ボス高さがこれを下回れば、基板は突起に乗って傾くか、無理に締めて反る。裏面突起の最大高さを実測し、そこに 1mm ほど足すのが安全側だ。切りそろえたつもりの足が 1 本だけ長い、というのはよくある話である。

外径は、穴まわりの肉厚から決まる。Protolabs Network（旧 Hubs）の設計指針では、締結のためのネジ穴の周囲に最低でも穴径 1 個分の肉厚を確保するよう求めている。M3 のクリアランス穴（Ø3.25mm）なら、周囲に 3mm 強の肉厚、つまり外径 9mm 台が目安になる。細いボスに強くねじ込めば、層間で裂ける。

座面は、基板が実際に触れる面だ。ここが円柱の断面のままだと、接触面積が小さくトルクで食い込む。座面を平らに仕上げ、可能なら基板の穴周囲のパターンを避けた径にする。ベタパターンの上に金属ビスの頭が乗る構成は、絶縁の観点でも避けたい。

根元のフィレットは必須と考えていい。円柱と底板の直角な接続は応力集中の教科書的な例で、ここが割れの起点になる。0.5〜1mm 程度の R を回すだけで、耐性は目に見えて変わる。この効き方の理屈は3Dプリント 強度 設計実践 2026（2026-07-24 公開）で扱った。

そして、ネジ穴の寸法規則も同指針にある。貫通させるクリアランス穴はネジ径 +0.25mm、樹脂に食い込ませるセルフタップ穴はネジ径 −0.25mm。ボスの中心座標は、必ず変数として1か所で定義し、上下の部品から参照する。

スタンドオフという選択

印刷精度に自信が持てないなら、精度を金属に外注する手がある。スタンドオフ（六角スペーサー）だ。

やり方は単純で、筐体の底に貫通穴かインサートを配置し、そこにスタンドオフをねじ込む。基板はスタンドオフの上に載せ、上からビスで留める。高さ方向の寸法はスタンドオフの長さで決まるため、印刷物の Z 精度に依存しない。基板の下に空間が確保されるので、裏面突起や通気の問題も同時に片付く。

利点はもうひとつある。高さを変えたくなったとき、印刷し直さずにスタンドオフを買い替えるだけで済む。プロトタイプ段階では、この可逆性が効く。金属製（真鍮）なら剛性が高く、樹脂製（ナイロン）なら絶縁性が確保できる。基板の取付穴の周囲にパターンがある場合は、樹脂製を選ぶのが無難だ。

欠点は部品点数と、そのぶんの入手性である。M2.5 と M3 では規格が違い、長さの刻みも製品ごとに異なる。手元に在庫がなければ、その日は組み上がらない。ボスを印刷する方式が持つ「今日中に完結する」という強みは、それはそれで大きい。

使い分けの目安を書いておくと、Raspberry Pi 5 のように取付穴が M2.5 と細く、裏面に部品が詰まっているボードはスタンドオフが向く。細いボスを高く印刷するのは、積層方向の弱さがそのまま出る形状だからだ。逆に、取付穴が M3 以上で、ボス高さが数ミリで足りるボードなら、印刷ボスとインサートの組み合わせで十分に成立する。高く細いものは金属に、低く太いものは樹脂に——という切り分けで、おおむね外さない。

スロット式 — ネジを1本も使わない固定

見落とされがちだが、基板を溝に差し込むだけの固定は、条件が合えば最も手数が少ない。筐体の対向する内壁に溝を掘り、基板をスライドさせて挿入する。カードスロットと同じ原理だ。

この方式が効くのは、コネクタが基板の1辺か2辺に集中しているケースである。基板を差し込んだ状態で、コネクタが開口にちょうど顔を出すよう設計すれば、ネジも工具も要らない。基板を抜き差しするだけでメンテナンスが終わる。

設計の要点は溝幅だ。ここで前述の公差が効いてくる。基板の仕上がり厚は公称 1.6mm でも ±10% の範囲で振れうるため、実際には 1.44〜1.76mm を想定する必要がある。加えて印刷側の誤差も乗る。つまり溝幅を 1.6mm で設計するのは確実に失敗で、上振れした基板が入らない。1.9mm 前後から始めて、自機で詰めていくのが現実的な進め方になる。溝の入口に大きめのテーパーを付けておくと、挿入時の引っかかりが消える。

固定の確実性は、ネジ方式には及ばない。振動する環境や、持ち運ぶ機器には向かない。だが据え置きの箱なら、抜け止めの小さな爪を1つ足すだけで実用になる。溝と嵌合の寸法を詰める考え方は3Dプリント 公差 設計入門 2026（2026-07-21 公開）の範疇だ。

ボス配置をコードで書く — 穴ピッチを変数にする

ボスの座標決めは、手作業でやると間違える。4か所の穴に対して、中心座標を4組、手で打ち込む。ここで 1 つでも符号を間違えれば、基板は入らない。そして基板が変われば、4組すべてを打ち直すことになる。

この作業は、コード CAD に任せるのが理にかなっている。取付穴のピッチを X と Y の変数として1か所で定義し、ボスの外径・高さ・下穴径も変数にする。あとは4隅にループで配置するだけだ。Raspberry Pi 5 なら X = 58、Y = 49 を入れれば座標が確定し、別の基板に載せ替えるときは 2 つの数字を書き換えるだけで済む。手打ちの座標が持つ「どこかがずれる」リスクが、構造的に消える。

手持ちの LLM に OpenSCAD のコードとして書かせれば、この程度のモジュールは数分で手に入る。頼み方のコツは、寸法をハードコードさせないよう明示することだ。「取付穴ピッチ、ボス外径、ボス高さ、下穴径をすべてファイル冒頭の変数にして、4隅にループで配置して」と指定すれば、再利用できる形で返ってくる。書かせたコードは基板ごとの設定値とセットで保存し、次の筐体で使い回す。この進め方の型はOpenSCAD × LLM 実践 2026（2026-07-18 公開）で詳述した。

ここでも人間の担当は変わらない。ピッチの実測値と、裏面突起の高さと、素材ごとの下穴の補正値は、測らなければ分からない。AI が書くのは配置のロジックであって、現物の数字ではない。

締めすぎが基板を殺す

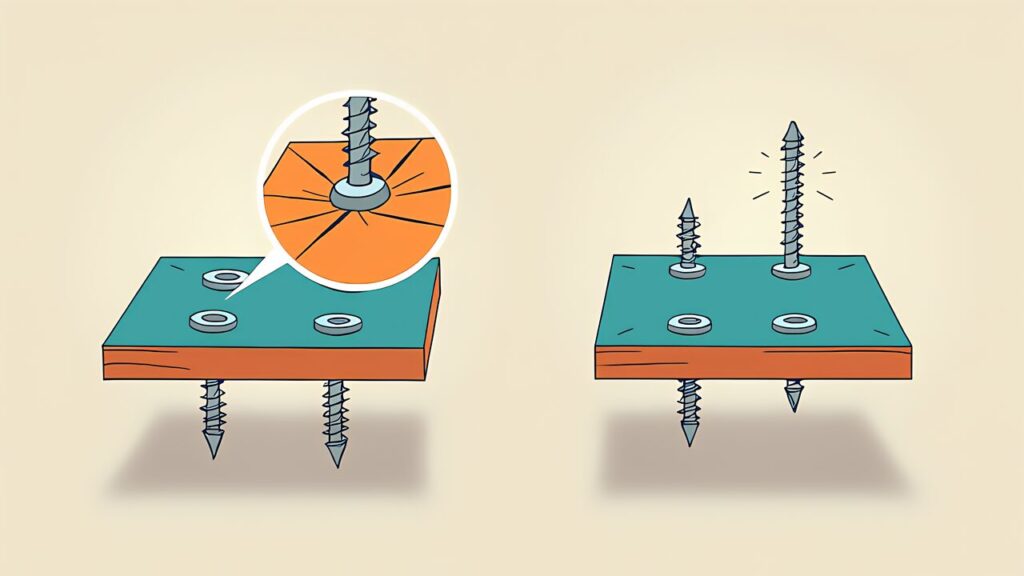

固定の失敗で最も多く、そして最も気付かれにくいのが締めすぎである。

基板は薄い板だ。4隅を強く締めれば、中央が反る。反った基板の上では、セラミックコンデンサのような硬い部品のはんだ付け部に持続的な引張応力がかかり、時間をかけてクラックに育つ。組んだ直後は動くのに、数か月後に不定期な不具合が出る——この種の故障は、原因の特定が非常に難しい。

対策は3つある。トルクをかけないこと。基板固定のビスは、当たってから軽く締めるだけでいい。4点すべてを剛結しない設計もある。1〜2点で位置を決め、残りは支えるだけ（座面に載せるが締めない）という構成にすれば、応力は逃げる。そして穴を長穴にする。基板と筐体では材料が違うため、温度変化で伸び方が異なる。すべての穴をぴったり作ると、熱膨張の差が応力になって溜まる。1か所を基準穴とし、残りをわずかな長穴にしておけば、この応力は逃げ場を得る。

金属ビスの頭が基板のパターンに触れる構成も避けたい。ワッシャーを挟むか、樹脂製のビスを使うか、そもそもパターンのない位置に穴を配置するのが順当だ。

締め加減を再現する方法もある。ボスの座面に基板を載せたあと、ビスが当たった位置から 4 分の 1 回転だけ回して止める、というふうに手順を言語化しておくのだ。トルクドライバを持ち出すほどではないが、感覚に頼ると人によって、日によって変わる。手順として書き残しておけば、次に開けたときの自分が同じ強さで締められる。組み立て手順を1枚のメモにしておく習慣は、3Dプリント 実用品 設計ロードマップ 2026（2026-07-26 公開）で触れた台帳運用の、最も小さな実践版でもある。

複数の基板をどう配置するか

基板が1枚とは限らない。メイン基板に拡張ボードを重ね、さらに電源基板を横に置く、という構成はごく普通にある。配置には3通りある。

積む構成は設置面積を最小化できるが、高さと熱が厳しくなる。ボードを重ねるとき、ボード間の高さはコネクタやスタンドオフで決まる。上下のボードで背の高い部品が干渉しないか、必ず断面で確認したい。閉じ込められた空間の温度は上がりやすく、素材の軟化点に近づく。

並べる構成は熱と配線には有利だが、面積を食う。基板ごとに固定方式を変えてもよく、メインはインサート、サブはスロット、という混成も現実的だ。

立てる構成は、面積と高さの妥協点になる。基板を垂直に立てて溝で保持すれば、設置面積は基板の厚み分で済む。ただしコネクタの向きが縦になるため、ケーブルの取り回しに空間が要る。

いずれの構成でも、配線の通り道を先に確保しておくことが重要だ。基板の固定位置を決めてから配線を考えると、たいてい通らない。断面図の段階で、ケーブルが走る経路を線1本でいいので描いておきたい。

まとめ — 固定は「外すとき」まで含めて決める

3Dプリント 基板 固定の方式は、ボス直ネジ、ヒートセットインサート、スナップ、スロットの4つ。選択の第一基準は「これから何回外すか」であり、開閉が発生するならインサート、一度きりならボス直ネジ、条件が合えばスロットで工数ごと消す。

寸法の取得先は、公式機械図面 → ECAD からの STEP 書き出し → ノギスによる実測の順で当たる。KiCad なら STEP を含む複数形式で 3D モデルを書き出せるため、干渉チェックまで機械 CAD 側で完結する。ただし図面の値は出発点であり、最終確認は現物で行う。

ボスは高さ（裏面突起の実測 +1mm 程度）、外径（穴まわりに穴径1個分の肉厚）、平らな座面、根元のフィレットの4点を押さえる。クリアランス穴はネジ径 +0.25mm、セルフタップ穴は −0.25mm。基板の厚みは公称 1.6mm でも ±10% の公差があるため、溝で保持するなら余裕を見る。

そして最後に、締めすぎない。基板固定は強度の勝負ではなく、繊細な板を歪ませずに定位置へ置き続ける仕事である。1点を基準に、残りは逃がす。この発想を持てるかどうかで、数か月後の安定性が変わる。

次は、その定位置に据えた基板のコネクタを、外の世界へどう通すかという話になる。開口の寸法が合わないという、誰もが3回は刷り直す領域だ。全体の工程配置を確認したい場合は3Dプリント 実用品 設計ロードマップ 2026（2026-07-26 公開）を参照してほしい。
