自宅でメタルパーツを錬成せよ：Cold Metal Fusionという革命

Cold Metal Fusionとは何か：FDMメタルフィラメントの正確な位置づけ

「Cold Metal Fusion」という用語は厳密にはHeadmade Materials社が開発した粉末ベースの焼結3Dプリンティング技術を指す。しかし3Dプリンティングコミュニティでは、FDM方式で金属フィラメントを印刷し、脱脂・焼結して金属パーツを得るプロセス全般をCold Metal Fusionと呼ぶことが多い。本記事では後者、つまりBASF UltrafuseやVirtual Foundry Filametに代表されるFDMベースの金属フィラメント焼結プロセスを中心に解説する。

従来の金属3Dプリンティングといえば、DMLS（直接金属レーザー焼結）やSLM（選択的レーザー溶融）が主流だった。装置価格は数千万円から数億円、専用設備と不活性ガス環境が必要で、個人メイカーには手の届かない世界だった。FDMメタルフィラメントは、既存のFDMプリンターを活用して金属パーツへの道を開く画期的なアプローチだ。

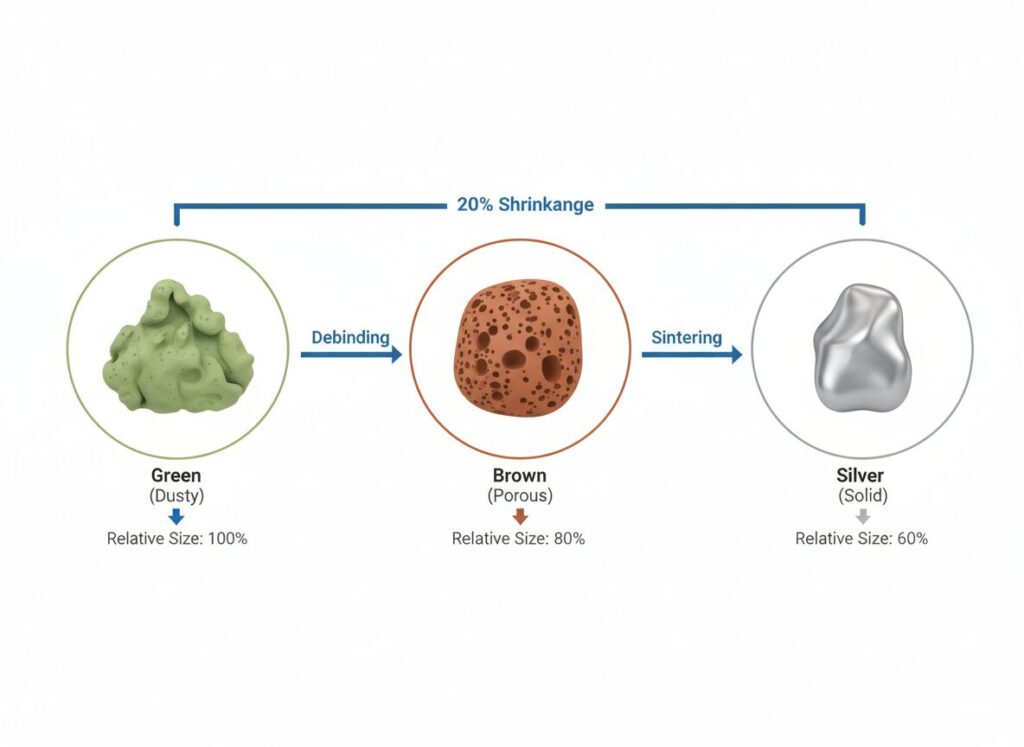

FDMメタルフィラメントの仕組み：印刷→脱脂→焼結

プロセスは3段階に分かれる。第1段階の印刷では、金属粉末とポリマーバインダーの混合フィラメントをFDMプリンターで造形する。BASF Ultrafuse 316Lの場合、ノズル温度230〜250°C、ベッド温度90〜120°Cで印刷する。金属充填率が高いためフィラメントは重く硬い。通常のPLAの約4倍の密度がある。

第2段階の脱脂（デバインディング）では、印刷したグリーンパーツからポリマーバインダーを除去する。触媒脱脂（Ultrafuseの場合は硝酸ガス環境）または溶媒脱脂を行い、ブラウンパーツと呼ばれる多孔質の中間体を得る。この段階のパーツは非常に脆いため、取り扱いには細心の注意が必要だ。

第3段階の焼結では、ブラウンパーツを高温炉で加熱し金属粒子同士を融合させる。316Lステンレスの場合、水素雰囲気中で1200〜1380°Cに加熱する。焼結により体積が大きく収縮し、最終的に理論密度の96〜98%に達する。水素雰囲気焼結は最も高密度を実現できるが、アルゴン雰囲気でも92〜95%程度の密度は確保できる。

収縮補正：スケーリングの実践

焼結時の収縮はFDMメタルプリンティング最大の課題の一つだ。BASF Ultrafuse 316Lの公式収縮率はXY方向で約16%、Z方向で約20%となっている。つまりCADモデルの段階でXY方向を約120%、Z方向を約126%にスケールアップして印刷する必要がある。

ただし実際の収縮率はパーツの形状、充填パターン、焼結プロファイルによって変動する。初回プリントでは±0.4mm程度の公差を見込むべきだ。同じ形状を繰り返し焼結して補正値を蓄積すれば、量産では±0.1mm程度まで精度を追い込める。複雑な形状では各軸の収縮率が異なるため、テストピースで事前検証することを強く推奨する。

主要メタルフィラメントブランド比較

BASF Ultrafuse 316L

BASF Forward AM部門が開発した産業グレードのメタルフィラメント。316Lオーステナイト系ステンレス粉末をPOMベースのバインダーに分散させている。焼結後の機械的特性はMIM（金属射出成形）グレードに匹敵し、引張強度は520MPa以上を達成する。BASF認定の焼結サービスプロバイダーネットワークがあり、自前で焼結炉を持たなくても利用できる点が大きなメリットだ。価格は1.75mm/3kgスプールで約10万円前後。

Virtual Foundry Filamet

Virtual Foundryは多様な金属フィラメントを提供するパイオニアだ。316Lステンレスは0.5kgで約210ドル、銅フィラメントはサンプルサイズが約31ドル、タングステンは0.5kgで約681ドルとなっている。ブロンズ、銅、ステンレス、タングステンなど幅広い金属種をカバーしており、材料選択の自由度が高い。バインダーはPLAベースで印刷しやすいが、焼結前の強度はUltrafuseより低い。

その他のメタルフィラメント

ColorFabb steelFillやProtoPasta Stainless Steelなどの「金属充填PLA」も市場に存在するが、これらは装飾目的の製品であり焼結はできない。金属粉末の充填率が低く（通常30〜50%）、焼結しても構造的な金属パーツにはならない。本格的な金属パーツ製造にはUltrafuseやFilametのような高充填率（80%以上）のフィラメントが必須だ。

焼結オプション：サービス vs 自宅炉

焼結サービスを利用する場合

最も手軽なのはBASF認定パートナーやDSH Technologies等の焼結サービスを利用する方法だ。グリーンパーツを郵送すれば、脱脂と焼結を代行してくれる。コストは1パーツあたり数千円〜数万円で、形状やサイズにより変動する。品質管理されたプロセスで安定した結果が得られるため、初心者にはこの方法を推奨する。

自宅焼結炉を導入する場合

本格的に取り組むなら自宅焼結炉の導入も選択肢になる。ブロンズフィラメントなら865°C程度で焼結可能なため、比較的安価なキルン（陶芸用電気炉を改造）でも対応できる。しかし316Lステンレスは1200〜1380°C、チタンなら1400〜1500°Cの高温が必要で、専用の高温焼結炉が必須となる。水素雰囲気炉は最高密度を実現するが、水素ガスの取り扱いには爆発リスクがあり、適切な換気設備と安全管理が求められる。アルゴン雰囲気炉はより安全だが密度はやや劣る。

プリンター側の必須要件

メタルフィラメントの印刷には通常のPLA印刷とは異なる要件がある。まずノズルは真鍮では数時間で摩耗するため、タングステンカーバイドまたは硬化鋼ノズルが必須だ。フィラメントの密度が高い（316Lで約5g/cm3）ため、エクストルーダーにはダイレクトドライブ方式が推奨される。ボーデン方式では摩擦による押し出し不良が発生しやすい。

ベッドの平坦度と密着性も重要だ。金属フィラメントは収縮率が高く反りやすいため、PEIシートやガラスベッド+スティックのりの組み合わせが有効だ。印刷速度は通常の半分程度（20〜30mm/s）に落とし、層高は0.1〜0.2mmを推奨する。Prusa MK4、Bambu Lab X1C、Voronなどの剛性の高いプリンターが適している。

コスト比較：FDMメタル vs CNC vs MIM

FDMメタルフィラメント+焼結のコスト競争力は生産数量に大きく依存する。プロトタイプや1〜10個の少量生産ではFDMメタルが圧倒的に有利だ。CNC切削では材料の無駄が多く、複雑形状にはマルチ軸加工機が必要になるためコストが跳ね上がる。FDMメタルなら材料費+焼結サービス費で1パーツ数千円から始められる。

しかし500個以上の中量産ではCNC切削のほうが単価で有利になり始める。1万個以上の量産ではMIM（金属射出成形）が最も経済的だ。MIMは金型費用に数百万円かかるが、量産時の単価は数百円まで下がる。つまりFDMメタルは「プロトタイプから小ロット生産」の領域で最もコスト効率が高い。

安全対策：見落としがちなリスク

FDMメタルフィラメント印刷では、通常のPLA印刷にはないリスクに注意が必要だ。まず印刷時にバインダーから揮発性有機化合物（VOC）が発生する。エンクロージャー+排気ダクトによる換気を推奨する。理想的には1時間あたり4回以上の空気交換を確保したい。

金属粉末の取り扱いも重要だ。フィラメント表面の微細な金属粒子は吸入すると呼吸器に有害であるため、研磨やサンディング作業時はN95以上のマスクとゴーグルを着用する。焼結炉を自宅運用する場合、特に水素雰囲気炉は水素ガスの爆発リスクがあるため、ガス検知器の設置と十分な換気が不可欠だ。アルゴン雰囲気炉はガス自体は不燃だが、密閉空間では酸欠の危険がある。

産業用メタル3Dプリンターとの違い

Desktop Metal Studio System（約200万円〜）やMarkforged Metal Xは、脱脂・焼結プロセスまで一貫して行える産業用デスクトップ機だ。FDMメタルフィラメントとの最大の違いは、専用設計によるプロセス最適化と再現性の高さにある。Desktop Metalはバウンドメタルデポジション技術で独自のロッド状フィラメントを使用し、焼結まで自動化されている。

一方、FDMメタルフィラメントの強みはコストの低さとアクセシビリティだ。既存のFDMプリンターにノズル交換だけで始められ、初期投資はフィラメント代と焼結サービス費のみ。品質では産業機に劣るが、プロトタイピングや小ロット生産では十分な性能を発揮する。

FDMメタルプリンティング実践ワークフロー

• ステップ1：CAD設計。収縮を見込んでXY方向120%、Z方向126%にスケールアップする。肉厚は最低2mm以上を確保。
• ステップ2：スライサー設定。Curaまたは PrusaSlicerでインフィル100%、層高0.15mm、速度20〜30mm/s、ノズル温度240°C、ベッド温度100°Cに設定。
• ステップ3：印刷。タングステンカーバイドノズルで印刷。ファーストレイヤーの密着を重点確認。
• ステップ4：脱脂。BASF Ultrafuseは触媒脱脂（硝酸ガス）、Virtual Foundry Filametは熱脱脂に対応。焼結サービス利用時は郵送。
• ステップ5：焼結。316Lは水素またはアルゴン雰囲気中1200〜1380°Cで焼結。昇温レートと保持時間が密度を左右する。
• ステップ6：後処理。焼結後のパーツは必要に応じてサンディング、研磨、熱処理を行う。寸法検証を忘れずに。

よくある誤解と落とし穴

誤解1：金属充填PLAで金属パーツが作れる

steelFillやironFillなどの金属充填PLAは見た目と重量感が金属風になるだけで、焼結しても構造的な金属パーツにはならない。金属粉末の充填率が低すぎるため、焼結しても粉末同士が結合せず崩壊する。金属パーツ製造にはUltrafuseやFilametのような専用フィラメントが必要だ。

誤解2：家庭用焼結でも産業品質が出る

自宅焼結炉で達成できる密度は85〜95%程度で、産業用焼結炉の98%以上には届かない。温度制御の精度、雰囲気ガスの純度、昇温プロファイルの最適化において、家庭環境には限界がある。構造的な荷重がかかる部品には焼結サービスの利用を推奨する。

誤解3：どんな形状でも印刷・焼結できる

焼結時の収縮は均一ではないため、大きなオーバーハングや極端な薄肉部分は変形やクラックの原因になる。サポート材は焼結後に除去しにくいため、可能な限りサポート不要な設計にするべきだ。最大パーツサイズも焼結炉の有効寸法に制約される。一般的な卓上焼結炉では150mm角程度が上限だ。

メイカーの活用事例

FDMメタルフィラメントの実用事例は着実に増えている。カスタム自転車部品（ブレーキマウント、ステム）、ナイフや工具のカスタムハンドル、ロボティクスの構造部品、ジュエリーのプロトタイプ、小型エンジン部品の試作などが代表的だ。特にカスタムナイフのガード部分や、ロボットアームの関節部品のようなCNC加工では高コストになる複雑形状パーツで、FDMメタルの価値が際立つ。

また3Dプリンティング副業としての可能性も見逃せない。オーダーメイドの金属パーツ製造サービス、カスタムジュエリー、建築模型の金属パーツなど、少量多品種の金属部品市場はニッチだが確実に存在する。FDMメタル+焼結サービスなら初期投資を抑えつつ参入できる。

よくある質問（FAQ）

普通のFDMプリンターでメタルフィラメントは印刷できる？

はい、ノズルを硬化鋼またはタングステンカーバイドに交換すれば、Prusa、Bambu Lab、Ender-3などの一般的なFDMプリンターで印刷可能だ。ただしダイレクトドライブエクストルーダーが望ましく、ボーデン方式では押し出しトラブルが起きやすい。

メタル充填PLAと本格メタルフィラメントの違いは？

ColorFabb steelFillなどのメタル充填PLAは金属粉末充填率30〜50%の装飾用フィラメントで、焼結できない。BASF UltrafuseやVirtual Foundry Filametは充填率80%以上で、焼結により構造的な金属パーツになる。用途がまったく異なる。

自宅で焼結炉なしに金属パーツは作れる？

作れる。BASF認定の焼結サービスやDSH Technologiesにグリーンパーツを郵送すれば、脱脂と焼結を代行してくれる。自宅に炉は不要だ。ブロンズフィラメントなら陶芸用電気炉でも焼結可能だが、ステンレスやチタンには専用高温炉が必要。

焼結後のパーツ強度は鋳造品と同等？

水素雰囲気で適切に焼結した316Lパーツは理論密度の96〜98%に達し、引張強度520MPa以上を実現する。MIMグレードに匹敵する強度だが、鍛造品には及ばない。実用的な機械部品としては十分な強度がある。

どんな金属が印刷できる？

現在FDMフィラメントで利用可能な金属は、316Lステンレス、17-4PHステンレス、銅、ブロンズ、タングステン、インコネルなどだ。Virtual Foundryは最も幅広い金属種を提供している。チタンフィラメントは研究段階で、まだ一般入手は困難。

印刷コストはどのくらい？

材料費はBASF Ultrafuse 316Lで1kgあたり約3万円、Virtual Foundry 316Lで0.5kgあたり約210ドル。焼結サービス費は1パーツ数千円〜数万円。小さなパーツなら材料費+焼結費で1個1万円以下に収まるケースも多い。

焼結後の表面仕上げは？

FDM特有の積層痕は焼結後も残る。収縮により多少滑らかにはなるが、CNC加工品のような平滑さは期待できない。必要に応じてサンディング、バレル研磨、電解研磨で後処理する。機能面では問題ないが、美観を求める場合は後処理コストを見込むべきだ。

まとめ

FDMメタルフィラメントによる金属3Dプリンティングは、数千万円の産業機がなくても自宅で金属パーツを製造できる革命的なアプローチだ。BASF UltrafuseやVirtual Foundry Filametを使えば、既存のFDMプリンター+ノズル交換+焼結サービスの組み合わせで、プロトタイプから小ロット生産まで対応できる。収縮補正や安全対策など特有の課題はあるが、正しい知識と手順を踏めばメイカーでも十分実用レベルの金属パーツを生み出せる。まずはブロンズフィラメントのような低温焼結材料で経験を積み、段階的にステンレスへステップアップしていくのが現実的なロードマップだ。

あわせて読みたい

• Orca Slicer 2.3.1 Alpha レビュー：これは「インフィルの再発明」だ
• Repository Intelligence：「ファイル単位」のAI対話は死んだ
• エージェンティックAIセキュリティ2026：あなたの「リンク」が一番の弱点になる理由

swiftwand

X

AIを使って、毎日の生活をもっと快適にするアイデアや将来像を発信しています。 初心者にもわかりやすく、すぐに取り入れられる実践的な情報をお届けします。 Sharing ideas and visions for a better daily life with AI. Practical tips that anyone can start using right away.
